氣動硬密封球閥
- 閥門型號：Q641H，Q641Y
- 通徑規格：DN15～DN300
- 結構形式：O型、V型
- 閥體材質：碳鋼WCB、不銹鋼304、316、316L等
- 公稱壓力：PN10、PN16、PN25、PN64
- 適用溫度：-40℃～450℃
- 應用范圍：高溫蒸汽導熱油、其它液體、腐蝕性介質
- 產品特點：超強的抗拉性，耐磨性以及防腐蝕性，適用范圍廣
氣動硬密封球閥概述：
氣動硬密封球閥采用金屬閥座構造，與氣動執行機構及其它相關附件組成，利用氣源驅動來控制閥門啟閉，具有超強的抗拉性，耐磨性以及防腐蝕性等，不僅可用于一般常溫常壓的場合當中，還適用于超高壓和低壓力降等，工作條件相對比較惡劣的管道里，最高溫度可達到550℃。氣動硬密封球閥可根據工況需要裝配上閥門定位器，輸入4-20mA的模擬量信號，達到對球閥開度大小的調節控制。
氣動硬密封球閥性能優點：
1、氣動硬密封球閥不僅可以作為開關截?cái)嘧饔谩⒁部勺鳛榱髁空{(diào)節作用。
2、多樣化選擇，通過選用不同的閥體、閥座材質，可適用于不同工況介質當中。
3、該閥密封副（即閥座密封面與球體密封面）材料配對為金屬對金屬的，適用范圍廣闊，可用于常溫常壓場合，也可在高溫高壓及低溫工況中廣泛使用。
4、氣動硬密封球閥采用氣體為動力源，壓力一般在0.4-0.7MPa左右，相對來說比較安全。如果漏氣的話，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
氣動硬密封球閥附件選項：

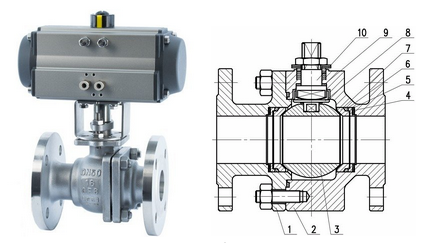

回訊器：也叫限位開關，遠程反饋開關信號(可防爆) 電磁閥：雙作用選二位五通、單作用選二位三通(可防爆) 三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。 調節型附件：電氣定位器、氣動定位器、電氣轉換器。 氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。 手動機構：轉動手輪機構，手動開關閥門 |  氣動硬密封球閥結構圖 |
氣動硬密封球閥技術參數：
| 公稱通徑 | DN15～DN300(mm) |
| 公稱壓力 | 1.0、1.6、2.5、6.4MPa |
| 驅動形式 | 氣動控制（壓縮空氣0.4-0.7Mpa） |
| 連接方式 | 法蘭或其他 |
| 回信電壓 | AC220V、AC380V、DC24V（其他定制） |
| 溫度范圍 | -40℃～450℃ |
| 作用形式 | 單作用(氣開、氣關，氣源故障復位)；雙作用(通氣開、通氣關) |
| 閥體材質 | 碳鋼WCB、不銹鋼304、316、316L等 |
| 控制方式 | 開關型（開關兩位切斷控制）、調節型（閥門定位器4-20mA） |
| 適用介質 | 蒸汽、水液、氣體、腐蝕性介質等（常溫、低溫、高溫高壓） |
氣動硬密封球閥標準規范：
1、檢驗主試驗：JB/T 9092、API 598。
2、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
3、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、JIS B2212～2214、NF E29-211、DIN2543。
4、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
