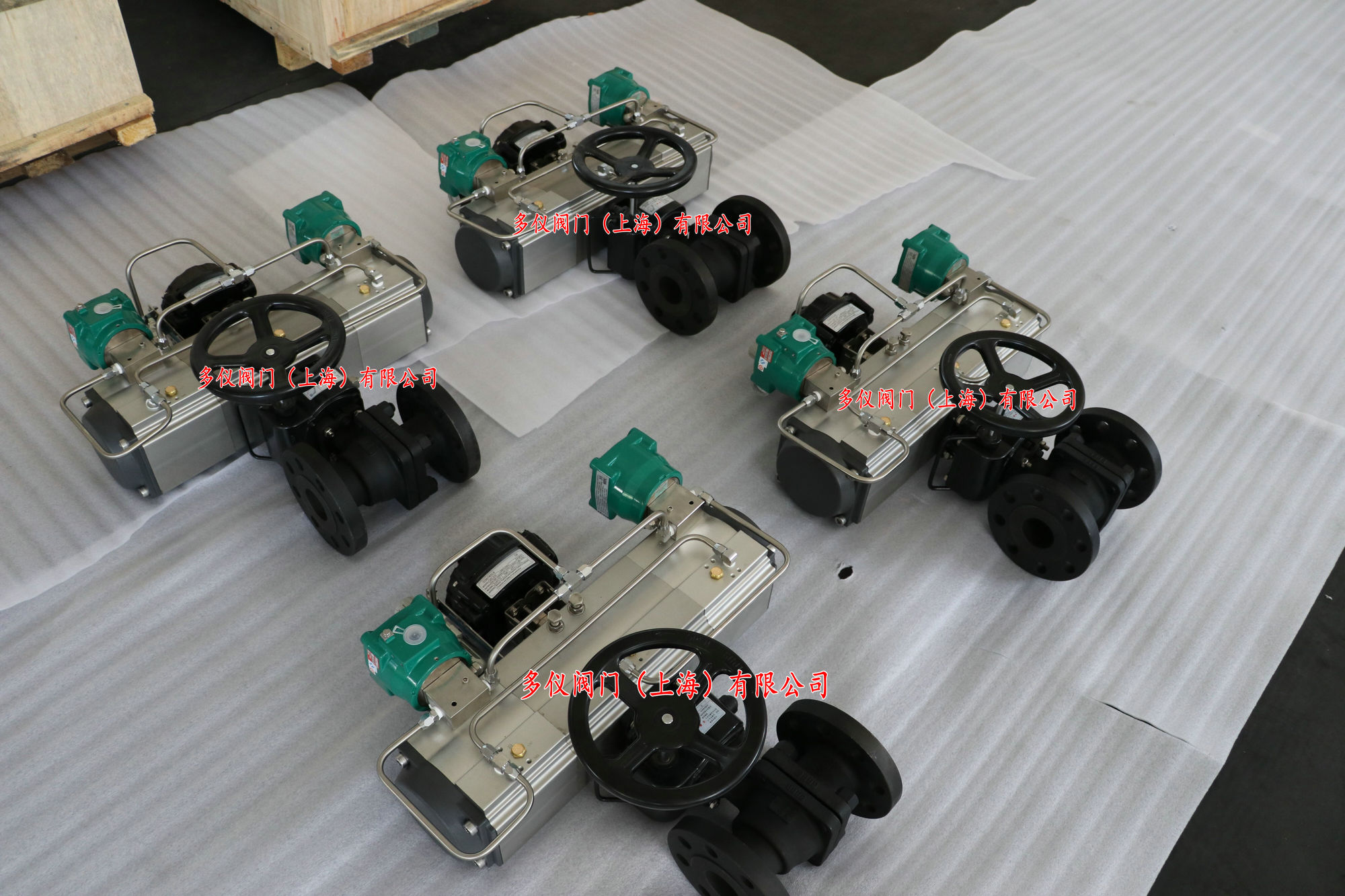

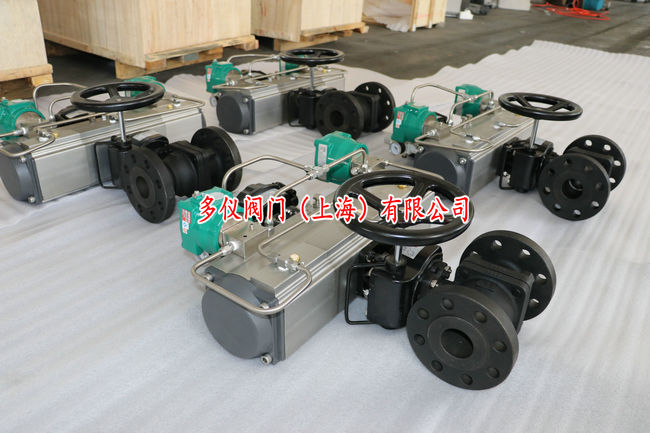

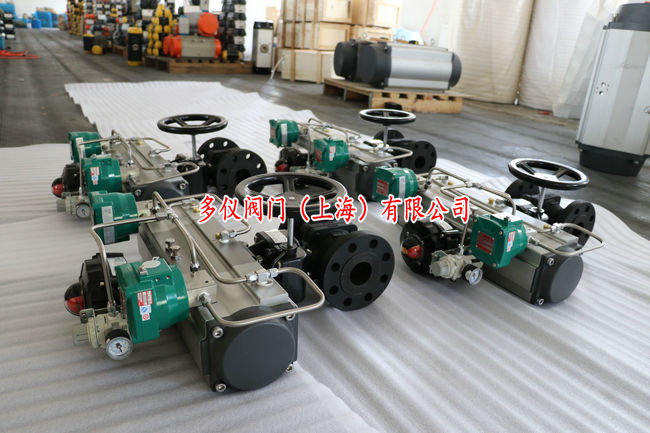

氣動三段式球閥又稱三位式氣動球閥，它可提供球閥在0°到90°之間產生0°,45°,90°或0°,60°，90°的三位式操作方式，通過兩個輔助活塞移動產生機械制動，來實現可調的中間位置，達到對管道內流量的控制，一般使用場合是在石油和化工產品的散裝系統中。
氣動三段式球閥通常由三段式氣動執行器，二或三個電磁閥及相關附件組成，通過改變附加氣缸的活塞行程，執行器和閥門轉角被停止在預先設定的角度(45°-90°)，因此閥門流量得以調節，這種裝置靠兩個電磁閥控制閥門的流量。此裝置在調節到需要的位置后，可以在長期的工作周期中保持持久不變的計量精度。
由于三位式氣動分段式球閥可以實現球閥在0°到90°之間實現兩次的開啟和關閉，控制管道內流量，使其大量應用在石油和化工產品的散裝系統中，配置防爆限位開關，防爆電磁閥等配件，可用于苛刻工礦需要。
位置1（中間位置）
氣源壓力同時進入2口和D口，空氣從4口和C口排出，2口作為內部活塞移動，D口是通過輔助活塞推桿限制內部活塞定位在預定的中間位置。
位置2（全開位置）
氣源壓力同時進入2口和C口，空氣從4口和D口排出，2口的內部活塞繼續移動，C口味解除輔助活塞推桿限制定位，使內部活塞順利達到全開位置。
位置3（全關位置）
氣源壓力進入4口，空氣從2口排出，內部活塞向中間方向移動到達全關位置。可提供0-45-90彈簧回位型號規格，在斷氣斷電時或氣源故障，通過彈簧迫使內部活塞回位到全關位置。
