多儀閥門 – 蝶閥 – 氣動蝶閥系列

氣動襯膠蝶閥

閥門型號：D671J-10，D641J-16Q/C/P
通徑規格：DN50～DN1200
結構形式：中線式
閥體材質：球墨鑄鐵、碳鋼WCB、不銹鋼304、316
公稱壓力：PN6、PN10、PN16
適用溫度：-40℃～150℃
應用范圍：氣體、水、油品、腐蝕性介質等
產品特點：防腐、耐磨、無毒、防霉等特點，較好的密封性能

氣動襯膠蝶閥概述：

氣動襯膠蝶閥（氣動橡膠環保防腐蝶閥）是指通過高溫的方式將橡膠與蝶閥中的閥體硫化成一體，按連接方式一般分為法蘭式與對夾式，并可根據不同工況的使用要求選擇不同性能的密封結構（全襯膠蝶閥、半襯膠蝶閥），以滿足在不一樣的應用場所下保證氣動襯膠蝶閥能夠正常的使用。氣動襯膠蝶閥不僅具有防腐、耐磨、無毒、防霉等特點，并且有較好的密封性能，隨著化學防腐蝕合成橡膠在蝶閥上的應用，襯膠氣動蝶閥的使用量也一直在不斷的提升。

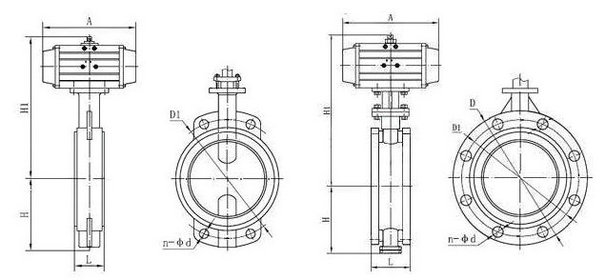

氣動襯膠蝶閥

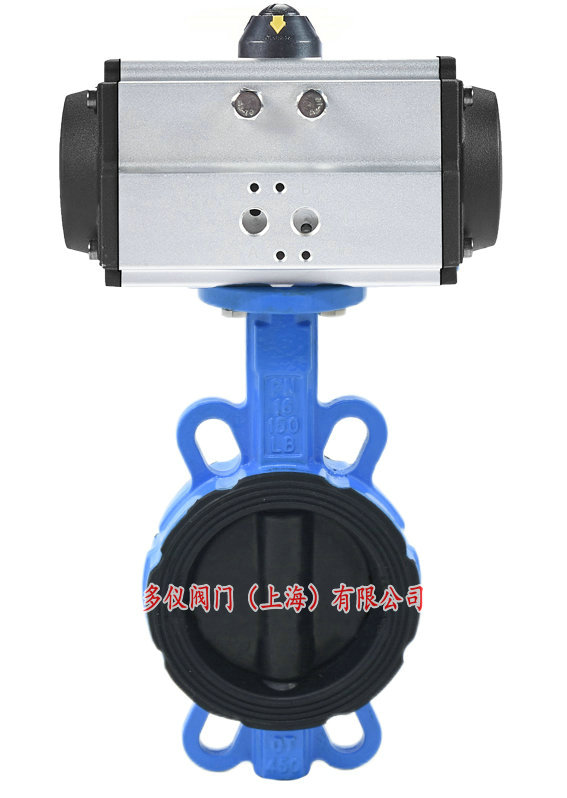

氣動對夾式襯膠蝶閥

594623

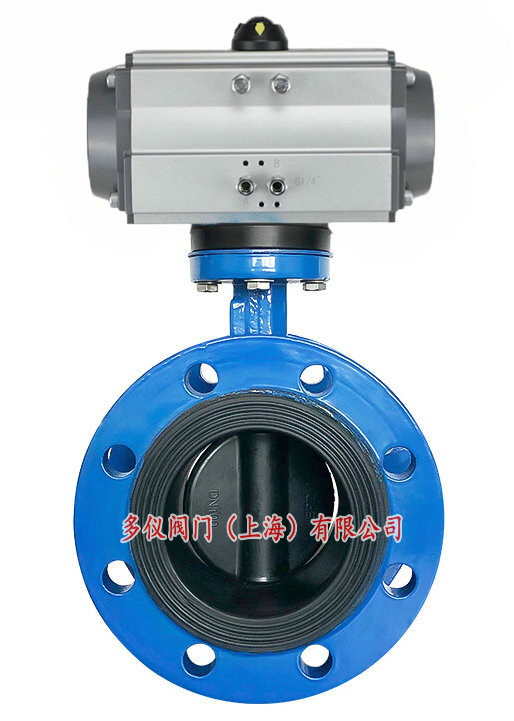

氣動法蘭襯膠蝶閥

氣動襯膠蝶閥應用范圍：

襯膠氣動蝶閥適用于各種不同類型工業管道中液體和氣體（包括蒸氣）等介質的輸送，以及弱腐蝕性流體介質的使用工況當中，做開關兩位控制或介質流量大小調節。工作溫度一般不超過150℃，公稱壓力≤1.6MPa，廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等場所。

氣動襯膠蝶閥性能特點：

1、采用襯膠無銷，保證了介質與金屬完全隔離，提高了產品的可靠性。

2、密封面耐磨性好(橡膠耐磨性是銅的七倍)。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、橡膠材料無任何毒性，并且抗菌、抗霉，產品價格是不銹鋼閥門的三分之一。

氣動襯膠蝶閥技術參數：

公稱通徑	DN50～DN1200(mm)
壓力等級	PN0.6、1.0、1.6MPa
連接方式	對夾式、法蘭連接
驅動方式	氣動控制（氣源驅動,壓縮空氣）
適用溫度	各種橡膠：-20℃～150℃
泄露量	符合標準（可達零泄露）
密封結構	半襯膠密封、全襯膠密封
工作場合	水、氣體、油品及弱腐蝕性流體等(常溫常壓場合)
控制方式	開關切斷（氣開氣關），調節流量（4～20mA模擬量信號）

氣動襯膠蝶閥標準規范：

設計制造標準：GB/T 12238-2008

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008

氣動襯膠蝶閥零件材料：

氣動襯膠蝶閥（對夾式）氣動襯膠蝶閥（法蘭式）

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

蝶板：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼完全包覆橡膠或氟塑料

閥桿：碳鋼鍍鎳磷、不銹鋼

閥座密封圈：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

密封圈使用溫度：丁腈橡膠X≤80度；耐磨橡膠X6≤150度；氯丁橡膠≤120度；氟橡膠X≤150度；

氣動襯膠蝶閥性能規范：

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
作用形式	雙作用（氣開氣關）、單作用（常閉、常開）
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
